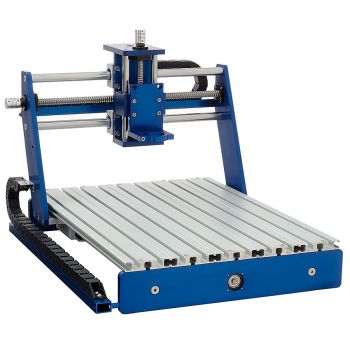

Meccanica Pantografo CNC P432R

MADE IN ITALY

1.250,00   IVA compresa
Descrizione breve:
Tutti i componenti del pantografo P432-R sono stati realizzati con macchine utensili a controllo numerico ad altissima precisione. I movimenti dei tre assi...
99005740
Disponibile
+

Tutti i componenti del pantografo P432-R sono stati realizzati con macchine utensili a controllo numerico ad altissima precisione. I movimenti dei tre assi avvengono su barre in acciaio temperato e cromato con scorrimento tramite manicotti a ricircolo di sfere. Le madreviti per tutti i tre gli assi sono a ricircolo di sfere.
Si adatta alla lovorazione di legno duro e tenero, materie plastiche, MDF, resine, prototipazione di PCB ecc. Per passate leggere si possono lavorare metalli non ferrosi come alluminio e ottone.

Caratteristiche:

  • Viti senza fine a ricircolo di sfere
  • Movimenti con manicotti a ricircolo di sfere su tutti i tre assi .

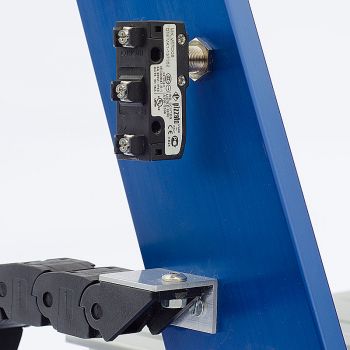

  • Predisposizione all'installazione dei fine corsa (fornibili a parte)
  • Attacco elettro-mandrino standard: 43 mm

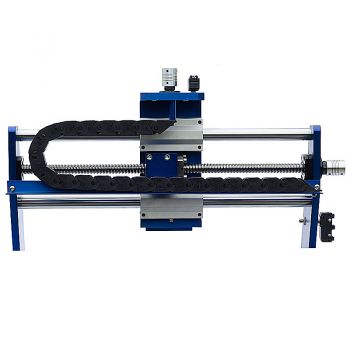

  • Catena guida cavi.
  • Piano di lavoro con scanelature a T

Dati Tecnici

Dimensioni d'ingombro massime : 639 x 538 x 473 mm
Corse utili max X,Y,Z: 460 x 360 x 109 mm
Peso:
Distanza tra pianale e carro Z: 110 mm
Piano di lavoro: alluminio anodizzato con scanalature per fissaggio pezzi da lavorare.
Dimensione pianale scanalato: 596 x 450 x 18.5 mm
Ripetibilità: 0,03 mm tipica
Passo viti a ricircolo di sfere: 5mm
Barre in acciaio temprato e cromato da 20 mm su asse X e Y

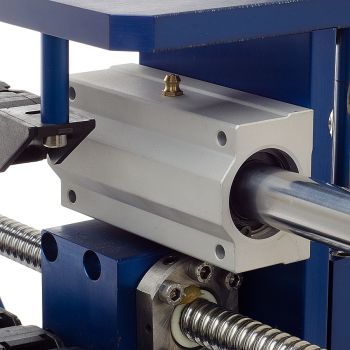

Scorrimento su manicotti a ricircolo di sfere con protezione mediante raschia olio.
Attacco Motori: Nema 23
Diametro collare porta Elettromandrino: 43 mm
Colore: anodizzazione blue elettrico

Accessori in dotazione: kit montaggio motori composto da tre giunti flessibili e 12 distanziali in alluminio.

Note: per questo prodotto il pagamento dovrà essere effettuato solo con Bonifico bancario
