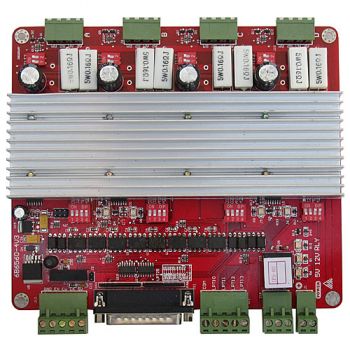

Scheda 4 assi per motori passo passo

Scheda di controllo per sistemi CNC a quattro assi con motori passo passo. Micro-step PWM bipolare.

Caratteristiche

4 uscite + 1 uscita segnali per quinto asse. (da collegare ad un driver esterno)
Corrente nominale: 3.0 A max (3.5 A di picco)
Alimentazione: da 12 a 36 VDC.
Step: 1, 1/2, 1/8, 1/16.
Percentuale corrente regolabile per ogni asse: 25%, 50%, 75%, 100% del valore massimo.
Ingressi opto-isolati per la protezione del PC.
Relay di controllo elettromandrino: 10A 277 VAC, 12A 125VAC
Adatta per motori passo passo unipolari e bibolari. A 2 o 4 fasi 3 A max. (4, 6, 8 fili).
Quatto ingressi per controlli di emmergenza: Stop, Fine corsa e Home Limit.
Dimensioni: 170 x 132 x 22 mm.
Compatibile con i più comuni software di controllo: Mach3, Kcam4, EMC2 ecc.
Dotazione standard: 3 connettori 4 poli per collegamento motori, 1 connettore 2 poli per alimentazione, 1 connettore per segnali d'ingresso, 1 connettore per il quarto asse, 1 cavo per il collegamento alla porta parallela del PC.
Manuale in taliano su cd-rom.
File di installazione per Mach3 già pronto. (si evita così l'installazione manuale)
Tutte le schede vengono testate singolarmente e rilasciato un certificato di collaudo
