Generatore di funzioni con frequenzimetro UTG932E

Brand: UNI-T
168,00   IVA compresa
Descrizione breve:
Il generatore di funzioni UTG932E (forma d'onda arbitraria) della serie UTG900E è un generatore a due canali che utilizza la tecnologia di sintesi digitale...
13014
Immediata
+

Il generatore di funzioni UTG932E (forma d'onda arbitraria) della serie UTG900E è un generatore a due canali che utilizza la tecnologia di sintesi digitale diretta per produrre un segnale di forma d'onda arbitraria accurato e stabile con risoluzione di 1μHz e bassa distorsione. Modulazione dei segnali con varie modulazioni come AM, PM, FM, FSK, ecc. da sorgente interna o esterna, è disponibile la scansione di frequenza lineare e logaritmica.
Il generatore ha dimensioni miniaturizzate: sta nel palmo di una mano, è ad alte prestazioni, con parametri tecnici eccellenti e allo stesso tempo è conveniente.

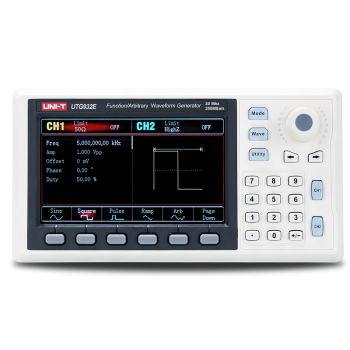

Il pannello del generatore è progettato ergonomicamente per un facile utilizzo. Il display grafico LCD TFT con una diagonale di 4,3 pollici consente di lavorare in modo molto più efficiente e veloce.
L'utilizzo del generatore è previsto nell'insegnamento, progettazione, collaudo, ricerca guasti e riparazione di dispositivi elettronici ed elettroacustici; test di componenti semiconduttori, ecc.
Dispone di un'interfaccia USB e di un potente software per il trasferimento dei dati su un computer. Ha un eccellente rapporto prezzo/prestazioni e numerose funzioni.

Caratteristiche

- generatore a due canali con sintesi di segnale digitale DDS
- generazione di segnali sinusoidali con una frequenza da 1μHz a 30MHz
- generazione di segnali rettangolari con una frequenza da 1μHz a 15MHz
- generazione di varie altre forme d'onda (sinusoidale, quadra, triangolare, impulsiva, rumore, CC, qualsiasi)
- tipi di modulazione dei segnali AM, FM, PM, FSK da sorgenti interne ed esterne
- supporto per l'uscita di segnali con scansione di frequenza
- supporta l'attivazione del trigger interno/esterno/manuale
- Misurazione ad alta precisione a 6 bit della frequenza dei segnali compatibili TTL esterni nell'intervallo da 0,1Hz a 100 MHz
- ampiezza del segnale in uscita fino a 10 Vpp con impedenza di 50 Ω o fino a 20 Vpp in modalità ad alta impedenza
- frequenza di campionamento 200MSa/s e risoluzione verticale 14 bit
- memorizzazione di onde casuali con una lunghezza fino a 4 punti kpts
- Dalla fabbrica vengono salvati 24 tipi di forme d'onda indipendenti dall'alimentazione
- Interfaccia USB con potente software per PC
- Manopola multifunzione e tastierino numerico per un facile utilizzo
- aiuto del sistema
- Display TFT LCD a colori con diagonale di 109 mm (4,3 pollici), 480 x 272 pixel

Dati Tecnici

-canali di uscita: 2
- frequenza di campionamento: 200MSa/s
- frequenza di uscita: fino a 30 MHz
- risoluzione in frequenza: 1μHz
- risoluzione verticale: 14 bit
- Profondità di memoria: 8 kpts
- tipologie e frequenze dei segnali generati:
-sinusoidale: da 1μHz a 30MHz
-rettangolare: da 1μHz a 15MHz
-rampa (saw): da 1μHz a 400kHz
-impulso: da 1μHz a 15MHz
-qualsiasi: da 1μHz a 10MHz
-Rumore gaussiano bianco: 30 MHz
-Offset segnale CC (picco CA+CC): ± 5 V (50 Ω), ± 10 V (alta resistenza)
- tempo minimo di salita/discesa del segnale: tipicamente < 20ns
- intervallo di ampiezza per segnali ≤ 10 MHz: da 1 mVpp a 10 Vpp; (50Ω)
- range di ampiezza per segnali ≤ 60 MHz: da 1 mVpp a 5 Vpp; (50Ω)
- tipi di modulazione: AM, FM, PM, FSK, Sweep
- impedenza di uscita: regolabile da 1Ω a 1kΩ, o High Z
- impostazione dell'impedenza di fabbrica: High Z
- protezione da cortocircuito in uscita: sì
- armonia totale. distorsione (da CC a 20kHz, 1Vpp, tipica): <0,2%
- precisione entro 90 giorni: ±50 ppm (da 18℃ a 28℃)
- precisione fino a 1 anno: ±100 ppm (da 18℃ a 28℃
- display: LCD TFT a colori con diagonale da 4,3", 480 x 272 pixel
- Interfaccia dispositivo USB: sì
- alimentazione: CC 5 V, 2 A
- consumo: max. 10 W
- raffreddamento: naturale
- temperatura ambiente di lavoro: da 0°C a +40°C
- umidità ambientale di lavoro: < +35℃: ≤ 90%RH, da +35℃ a +40℃: ≤ 60%RH
- altitudine di lavoro: max. 2000m
- peso (netto): 0,33 kg
- peso (lordo): 0,77 kg
- dimensioni: 172 x 90 x 68 mm

Contenuto della confezione

- generatore di funzioni UTG932E: 1pz
- adattatore di alimentazione CA/da 100 a 240 V//CC/5 V/2 A: 1 pz
- Cavo di interfaccia USB (UT-D14): 1pz
- Cavo BNC-coccodrillo (UT-L02): 1 pz
- cavo BNC-BNC 1m (UT-L45): 1pz
- manuale utente in italiano: 1pz
